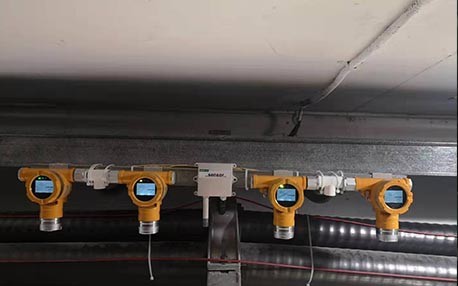

電力電纜隧道綜合監控系統，系統通過采集電纜護層環流、HFCT電纜局部放電、分布式光纖測溫、隧道環境監控、隧道安防監控、視頻監控、人員精確定位等監測數據，
實現對電纜隧道環境及電纜本體的運行監控，獨創的電纜局部放電自動識別智能算法，可實現電纜局部放電類型的自動識別。
同時系統基于SOA服務應用架構，采用CIM/IEC61850/IEC61970數據模型/信息物理模型，建立通用標準協議，提供通用的標準接口，實現系統的靈活拓展。
系統建立的開放、標準的集中統一監控體系，為電力電纜精細化運維提供了有效的技術支撐。
1.功能要求
①系統應接入電纜局放監測、光纖測溫、視頻監控、環境監測、接地環流、井蓋；
②及出入口集中監控等子系統的監測數據；
③系統能有效監視并評估數據傳輸質量，具備多樣化報警功能；
④系統應具備集成數據的趨勢分析、應用統計、自動報警及展示功能；
⑤系統應具有良好的人機界面，操作簡單，便于運用；
⑥系統應具備良好的開放性和通用性，能夠根據需要方便快捷地進行功能模塊的增加或減少。
2.技術參數
①數據采集響應時間3秒以內，前端渲染時間3秒以內；
②視頻響應時間6秒以內，視頻延遲5秒以內；
③最大并發用戶數50人，最大同時在線終端數量200以上；
④日志存儲時間3個月以上；
⑤數據采樣率≤1M ；
⑥數據采樣精度12bit；
⑦數據發送間隔1分鐘～24小時可設，步進1秒；
⑧采集接口CAN、RS485、RS232、100M網口。
